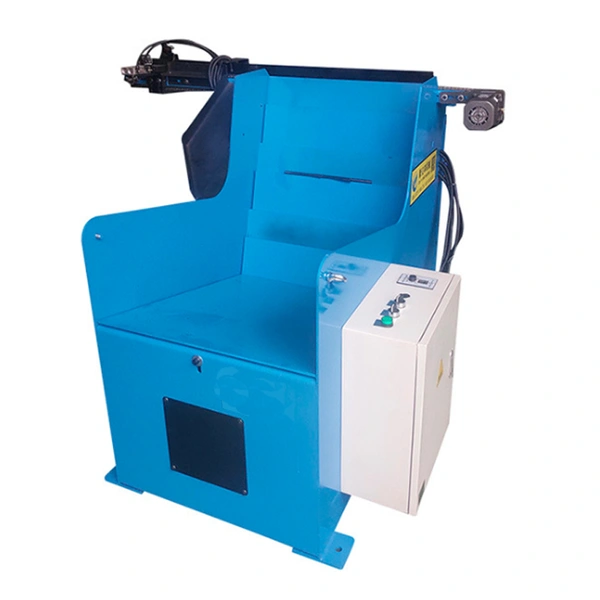

מכונת הזנה אוטומטית של לוחות דחיפה היא ציוד אוטומטי המשמש בעיקר להעברת חומרים ממיקום אחד למשנהו, מתאים במיוחד להובלת חומרים בקווי ייצור. להלן מבוא למכונת הזנה אוטומטית של לוחות דחיפה:
מבנה בסיסי
לוח דחיפה: לוח דחיפה הוא רכיב מפתח המניע את תנועת החומר, בדרך כלל עשוי מחומרים חזקים כמו פלדה או סגסוגת אלומיניום, עם משטח ישר כך שהחומר יכול להחליק עליו בצורה חלקה.
מסילה: המסילה היא מבנה התומך ומכוון את תנועת לוח הדחיפה, בדרך כלל עשוי מחומר מתכת ומותקן על בסיס המכונה. המסילה יכולה להיות ישרה או מעוקלת, מתוכננת בהתאם לצרכים בפועל.
מערכת תמסורת: מערכת תמסורת משמשת להנעה ובקרה של תנועת לוח הדחיפה, ובדרך כלל כוללת מנועים, מפחיתים, שרשראות וחלקים אחרים. המנוע מספק כוח, והמפחית ממיר את הסיבוב המהיר של המנוע לתנועה במהירות נמוכה ובעלת מומנט גבוה הנדרשת ללוח הדחיפה. השרשרת מעבירה את כוח ההנעה ללוח הדחיפה.
מערכת בקרה: מערכת הבקרה משמשת לניטור ובקרה של פעולת מכונת הזנת לוחות הדחיפה, המורכבת בדרך כלל מחיישנים, בקר לוגי מתוכנת (PLC), ממשק אדם-מכונה וחלקים אחרים. חיישנים משמשים לזיהוי מיקום ומצב חומרים, בקר PLC שולט בתנועת לוח הדחיפה על סמך אותות חיישנים, וממשק אדם-מכונה משמש להפעלה ובקרה של מכונת הזנת לוחות הדחיפה.
עקרון העבודה
ניתן לחלק את עקרון הפעולה של מכונת הזנת לוחות הדחיפה לשלבים הבאים:
• מוכן: לפני תחילת העבודה, יש להניח את החומרים לעיבוד בעמדת ההתחלה, וניתן לעשות זאת באופן ידני או אוטומטי.
שינוע חומרים: לוח הדחיפה דוחף חומרים לאורך המסילה למיקום היעד באמצעות כוח מערכת ההולכה.
אזור היישום
מכונת הזנה אוטומטית ללוחיות דחיפה נמצאת בשימוש נרחב בתעשיות כגון כלי עבודה, כרייה, מטלורגיה וכו', ומתאימה במיוחד לקווי ייצור הדורשים הובלת חומרים רציפה ויעילה.
מאפיינים מבניים
התקנה בזווית הטיה: משטח הדחיפה מותקן בזווית הטיה למישור האופקי של המסגרת, מה שמסייע בגלגול והובלה אוטומטיים של חומרים.
בקרת מנוע סרוו: שימוש במנועי סרוו וסיבוב בורג כדי להניע את לוח הדחיפה למעלה ולמטה, ומשפר את דיוק הבקרה והיציבות.
מנגנון קבוע: מורכב משני לוחות קבועים לפחות, לוח הדחיפה מחובר באופן גמיש ברווח בין לוחות קבועים סמוכים כדי להבטיח תנועה יציבה של לוח הדחיפה.
פרמטר טכני
• מתח עבודה: בדרך כלל 220V.
• הספק: בהתאם לדגם, ההספק עשוי להשתנות, כגון 120W.
• קוטר עיבוד: מתאים לחומרים עם טווחי קטרים שונים, כגון Φ 2MM - Φ 45MM.
• אורך עיבוד: מתאים לחומרים בעלי טווחי אורך שונים, כגון 70 מ"מ-400 מ"מ.
תפעול ותחזוקה
מכונת ההזנה האוטומטית של לוח הדחיפה קלה לתפעול, בטוחה ואמינה. המערכת כולה משולבת כראוי עם המארח, מה שיכול לחסוך עבודה ולהפחית את עלויות הייצור לאחר השימוש. מבחינת תחזוקה, יש צורך לבדוק באופן קבוע את מצב החיישנים, המנועים ומערכות ההולכה כדי להבטיח את פעולתו התקינה של הציוד.
לסיכום, מכונת ההזנה האוטומטית של לוח הדחיפה ממלאת תפקיד חשוב בקווי ייצור אוטומטיים בשל יעילותה הגבוהה, יציבותה וקלות התפעול שלה.
